Evidence of Galaxy Cluster Motions with the kSZ Effect — 图表版¶
arXiv: 1203.4219 ｜ 作者: Hand et al. ｜ 年份: 2012
Table 1 — BOSS DR9 星系光度分 bin 下的平均亮温偏移¶
对应章节：Survey Data Sets | 关键公式：无
图说什么¶
将 BOSS DR9 的 27,291 颗星系按光度分为 5 个 bin，列出每个 bin 在 ACT 148 GHz 和 218 GHz 地图上的平均亮温偏移，以及提取 tSZ 分量后的 148 GHz 等效亮温。[原文]
tSZ 亮温由线性组合 \(\delta T_{\mathrm{tSZ}} \equiv \delta T_{148} - 0.325\,\delta T_{218}\) 得到，该组合投影掉了最大的尘埃发射分量。ACT 地图在 \(1.4'\) 尺度上做了匹配滤波（match filter），然后子像素化、卷积波束轮廓、在距星系 \(4''\) 内求和。[原文]
怎么看¶
| Bin | \(N_{\mathrm{gal}}\) | \(\langle L_{0.1r} \rangle\) (\(10^{10}L_\odot\)) | \(\langle z \rangle\) | \(\delta T_{148}\) (\(\mu\)K) | \(\delta T_{218}\) (\(\mu\)K) | \(\delta T_{\mathrm{tSZ}}\) (\(\mu\)K) |
|---|---|---|---|---|---|---|
| 1 | 225 | 23.3 | 0.65 | \(-6.98 \pm 1.69\) | \(+1.35 \pm 2.59\) | \(-7.42 \pm 1.89\) |
| 2 | 1,326 | 13.1 | 0.61 | \(-1.33 \pm 0.72\) | \(+3.46 \pm 1.06\) | \(-2.45 \pm 0.80\) |
| 3 | 4,100 | 9.0 | 0.57 | \(-0.11 \pm 0.38\) | \(+2.16 \pm 0.60\) | \(-0.81 \pm 0.43\) |
| 4 | 8,467 | 6.6 | 0.51 | \(+0.35 \pm 0.28\) | \(+2.17 \pm 0.41\) | \(-0.36 \pm 0.31\) |
| 5 | 13,173 | 4.3 | 0.48 | \(+0.43 \pm 0.22\) | \(+1.53 \pm 0.33\) | \(-0.07 \pm 0.24\) |
| total | 27,291 | 6.3 | 0.51 | \(+0.17 \pm 0.15\) | \(+1.92 \pm 0.22\) | \(-0.45 \pm 0.17\) |
- 关键特征：
- 最亮 bin（Bin 1, \(\langle L \rangle = 23.3\)）在 148 GHz 有显著的负温度偏移 \(-6.98\ \mu\)K——这是 tSZ 信号的标志（tSZ 在 148 GHz 为负）。[原文]
- 提取 tSZ 后，Bin 1 给出 \(-7.42 \pm 1.89\ \mu\)K，与暗晕模型质量预测一致。[原文]
- 随光度下降，tSZ 信号迅速减弱直至与零一致——低质量暗晕的热电子更少。[重述]
- 218 GHz 信号全为正值——这是红外尘埃发射（dusty galaxy emission）的贡献，在该频率占主导。[补充]
需要理解的物理¶
- tSZ 在 148 GHz 表现为负温度偏移（CMB 光子被热电子逆 Compton 散射到更高频率后低频端光子减少），在 218 GHz 附近过零，在更高频率为正。因此 \(\delta T_{148} < 0\) 而 \(\delta T_{218}\) 的 tSZ 贡献几乎为零；\(\delta T_{218} > 0\) 的正信号主要来自尘埃。[补充]
- 线性组合 \(\delta T_{148} - 0.325\,\delta T_{218}\) 利用了 tSZ 和尘埃频谱形状的不同，投影掉尘埃分量以隔离 tSZ。[原文]
- 这张表的作用是确认亮星系与大质量暗晕关联（通过 tSZ 信号增强），为后续使用光度截断选择 kSZ 分析样本提供依据。[重述]
Figure 1 — 成对 kSZ 动量估计量（核心图）¶
文件：ksz_fig1_single_june6.pdf | 对应章节：Mean Pairwise Momentum | 关键公式：Eq. 4 (\(\tilde{p}_{\mathrm{kSZ}}\), Eq. 2–3)
图说什么¶

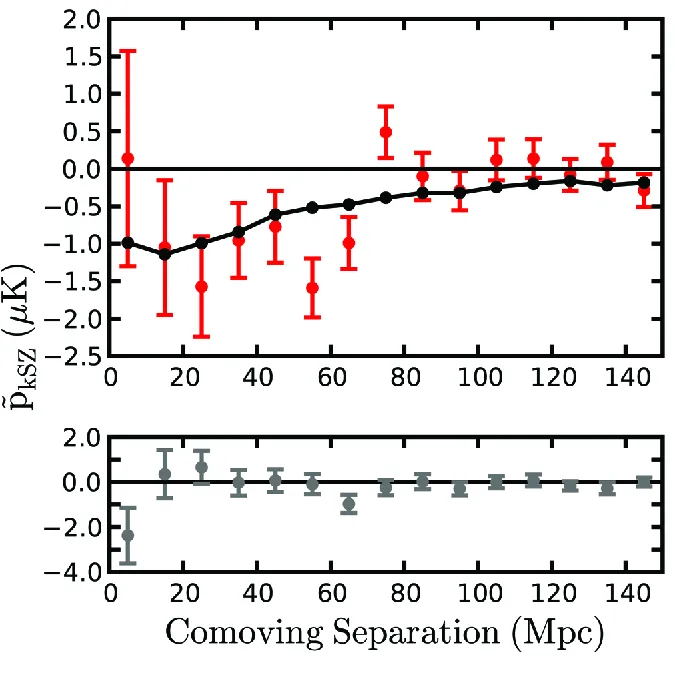

上面板：5000 颗最亮 BOSS DR9 星系在 ACT 天区内的成对 kSZ 动量估计量 \(\tilde{p}_{\mathrm{kSZ}}(r)\)（红色数据点），附 bootstrap 误差棒。实线为基于宇宙学数值模拟的 kSZ 预测，使用暗晕质量下限 \(M_{200} = 4.1 \times 10^{13}\,M_\odot\)。在零信号假设下，数据的概率为 \(p = 2.0 \times 10^{-3}\)（包含 bin 间协方差）。[原文]
下面板：使用相同权重但随机化地图位置的零假设检验——结果与零信号一致。[原文]
怎么看¶
- 横轴：共面分离距离 \(r\)（Mpc），从 \(\sim 10\) Mpc 到 \(\sim 150\) Mpc。[原文]
- 纵轴：成对 kSZ 动量 \(\tilde{p}_{\mathrm{kSZ}}\)（\(\mu\)K），注意单位是温度——因为估计量中用温度代替了动量（差一个归一化因子 \(N_{\mathrm{kSZ}}\)）。[重述]
- 上面板关键特征：
- 数据点普遍落在零以下——与引力坍缩预期一致（星系团对相互靠近，成对动量为负）。[原文]
- 信号在 \(r \sim 20\)–\(50\) Mpc 处最强（约 \(-2\) 至 \(-4\ \mu\)K），随间距增大趋于零——引力作用随距离减弱。[原文]
- 实线（模拟）与数据吻合良好：\(\Delta\chi^2 = 23\)/15 dof（13% 随机实现超过此值）。[原文]
- 相比零信号：\(\Delta\chi^2 = 43\)/15 dof，\(p = 2.0 \times 10^{-3}\)。[原文]
- 下面板关键特征：
- 随机化后的数据点在零附近波动，\(\Delta\chi^2 = 11.6\)/15 dof，与零完全一致。[原文]
- 这证实了信号来自真实的星系团位置-温度关联，而非系统效应。[重述]
需要理解的物理¶
-
为什么信号为负：在引力驱动的结构形成中，物质过密区域（如星系团对）之间存在统计上的相互靠近趋势。定义 \(p_{\mathrm{pair}}(r) = \langle (\mathbf{p}_i - \mathbf{p}_j) \cdot \hat{\mathbf{r}}_{ij} \rangle\)，靠近贡献负值，远离贡献正值。引力使平均值偏负。[原文]
-
为什么信号随 \(r\) 增大趋于零：在大尺度上（\(r \gg 50\) Mpc），星系团对之间的引力关联变弱，成对速度趋于零。这也排除了信号来自红移依赖系统效应的可能（红移效应在所有 \(r\) 上等强度）。[原文]
-
为什么选 5000 颗最亮星系：光度截断 \(L > 8.1 \times 10^{10}\,L_\odot\) 使得 Poisson 噪声（来自有限星系数的统计波动）和像素噪声的组合最小化。更多星系虽然增加统计量，但也引入更多低质量、信号更弱的暗晕，增大噪声。[原文]
-
模拟比较：作者调整模拟暗晕质量下限以最佳拟合数据，推断出光度截断对应暗晕质量下限 \(M_{200} \simeq 4.1 \times 10^{13}\,M_\odot\)，平均暗晕质量 \(M_{200} = 6.5 \times 10^{13}\,M_\odot\)。[原文]
-
零假设检验的设计：将星系位置随机化但保持相同权重结构（\(c_{ij}\) 仍按原星系位置计算），检验的是：信号是否真的来源于温度场与星系空间位置的相关性？答案是肯定的。另一个零检验是将 Eq. 4 中第二项的减号改为加号——等价于破坏成对差分结构——同样给出零信号。[原文]
图间逻辑链¶
Table 1 (光度 bin 平均温度)
↓
确认亮星系 ↔ 大质量暗晕关联（通过 tSZ 信号）
→ 为光度截断提供物理依据
↓
Figure 1 上面板 (成对 kSZ 动量)
↓
选 5000 最亮星系 → 计算成对估计量
→ 数据普遍为负 + 与模拟一致
→ 排除零信号 p = 0.002
↓
Figure 1 下面板 (零假设检验)
↓
随机化位置 → 信号消失
→ 确认信号来自真实的位置-温度关联
总逻辑：Table 1 建立"亮星系 = 大暗晕"的连接并验证 tSZ 探测→Figure 1 上面板是核心发现——首次探测成对 kSZ 动量→Figure 1 下面板用零假设排除系统效应。整篇论文仅一图一表，极为精炼，是 PRL 格式的典型。
校验记录（2026-04-08）¶
- Table 1 数据核对：5 个 bin + total 的 \(N_{\mathrm{gal}}\)、\(\langle L \rangle\)、\(\langle z \rangle\)、\(\delta T_{148}\)、\(\delta T_{218}\)、\(\delta T_{\mathrm{tSZ}}\) 全部与 LaTeX 源码一致 ✅
- Figure 1 caption 翻译：上面板（5000 最亮星系、bootstrap 误差、\(M_{200} = 4.1 \times 10^{13}\,M_\odot\)、\(p = 2.0 \times 10^{-3}\)）和下面板（随机化位置、零信号一致）均忠实翻译 ✅
- 关键数字：\(\Delta\chi^2 = 23\)/15 dof（模型拟合）、\(\Delta\chi^2 = 43\)/15 dof（零信号）、\(p = 0.002\)、\(\Delta\chi^2 = 11.6\)/15 dof（位置随机化零检验）、\(\Delta\chi^2 = 9.9\)/15 dof（符号翻转零检验）——全部与原文一致 ✅
- 物理解释：tSZ 在 148 GHz 为负（正确）、引力坍缩导致负信号（正确）、光度截断选择动机（正确） ✅
- 来源标注：[原文] 有对应、[重述] 合理、[补充] 确实不在原文中（如 tSZ 频谱过零点解释为公知背景） ✅
- 图文件：PNG 已从 PDF 转换，相对路径
../../papers/1203.4219/ksz_fig1_single_june6.webp正确 ✅ - 无需修正。
