Pairwise kSZ Signal Extraction Efficacy and Optical Depth Estimation — 图表版¶
arXiv: 2307.11894 ｜ 作者: Gong, Bean et al. ｜ 年份: 2023
Figure 1 — 两暗晕项对径向温度轮廓的贡献¶
文件：two_halo_term.webp | 对应章节：§3.1 | 关键公式：Eq. 1 (kSZ 积分)
图说什么¶
展示了无弥散气体的 FL1 图（FL1 no DG）中、拥有 50 Mpc 内近邻暗晕的暗晕子样本的平均径向温度轮廓，与 NFW 重子轮廓解析模型的比较。样本平均质量 \(M_{200} = 2.3 \times 10^{13}\,M_\odot\)，平均红移 0.51。[原文]
怎么看¶
- 横轴：距暗晕中心的角距离（arcmin）。
- 纵轴：平均温度。
- 绿色三角：模拟中包含近邻暗晕贡献的径向轮廓。
- 橙色虚线：仅考虑单个 NFW 轮廓的解析预测。
- 关键特征：两条曲线在 \(\lesssim 2R_{200}\) 以内几乎重合，仅在更大尺度上才出现可见分歧——说明两暗晕项（two-halo term）对 2.1' 光圈测量的影响可忽略。
需要理解的物理¶
- 两暗晕项是指主暗晕 50 Mpc 范围内的近邻暗晕对主暗晕信号的贡献。在 \(2R_{200}\) 以外才变得显著，与 Amodeo et al. (2021) 的结果一致。[原文]
- 本文使用的 2.1' 光圈小于 \(2R_{200}\) 对应的角尺度（对 \(3 \times 10^{13}\,M_\odot\)、\(z=0.5\) 的暗晕约为 3.2'），因此两暗晕项不会偏置测量。[原文]

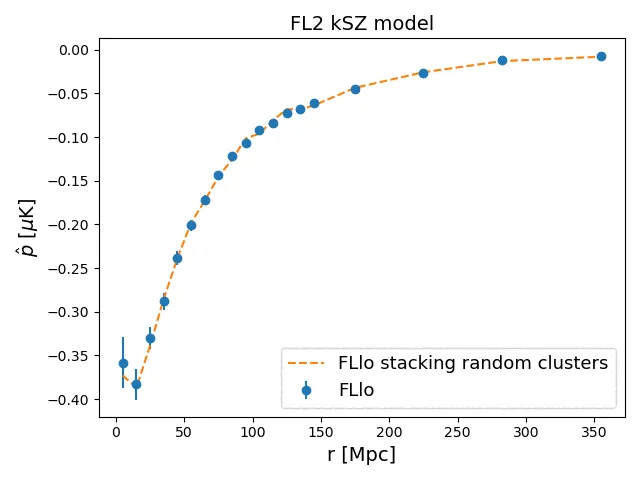

Figure 2 — 视线共线暗晕对成对 kSZ 信号的影响¶
文件：effect_coalign_FL2.webp | 对应章节：§3.1 | 关键公式：Eq. 8 (\(\hat{p}\))
图说什么¶
FLlo 暗晕样本在 FL2 kSZ 模型下的成对 kSZ 动量曲线，比较了原始图（蓝色）与在每个主暗晕视线方向上额外叠加两个随机暗晕后的图（橙色虚线）。[原文]
怎么看¶
- 横轴：共面分离距离 \(r\)（Mpc）。
- 纵轴：成对 kSZ 动量 \(\hat{p}\)（\(\mu\)K）。
- 关键特征：两条曲线高度重合——额外共线暗晕没有引入可见的系统偏差。
需要理解的物理¶
- 在 2.1' 光圈内，平均每个主暗晕有 ~1.7 个额外共线暗晕，共线暗晕数服从泊松分布（Poisson distribution）。[原文]
- 成对估计量通过对所有暗晕对做温度差并加权平均，只保留与暗晕对引力坍缩速度相关的信号。随机共线暗晕的信号与目标暗晕对的速度不相关，因此被有效平均掉。[原文]
- 这验证了成对估计量对不相关大尺度结构的鲁棒性——正如该统计量被设计时所预期的。[重述]

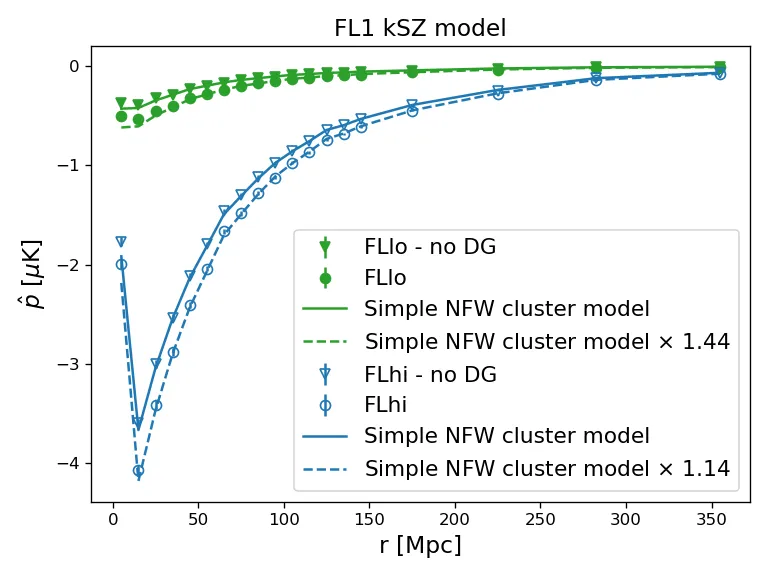

Figure 3 — 弥散气体对成对 kSZ 信号的影响¶
文件：effect_coalign_FL1_BW.webp | 对应章节：§3.1 | 关键公式：Eq. 1, 8
图说什么¶
使用 \(T_{\mathrm{disk}}\) 计算的成对 kSZ 动量，展示 FLlo（实心）和 FLhi（空心）暗晕样本在 FL1 图（圆点）和无弥散气体的 FL1 图（三角）下的比较。NFW 轮廓理论预测（实线）与无弥散气体图一致；含弥散气体时信号被系统增强（虚线），增强倍数为 FLlo 44%、FLhi 14%。[原文]
怎么看¶
- 横轴：\(r\)（Mpc）。
- 纵轴：\(\hat{p}\)（\(\mu\)K）。
- 实心 vs 空心：低质量 vs 高质量样本。
- 圆点 vs 三角：含 vs 不含弥散气体。
- 实线 vs 虚线：NFW 理论预测 vs 包含弥散气体增强后的拟合。
- 关键特征：弥散气体在所有尺度上都产生尺度无关的信号增强，低质量样本的增强幅度远大于高质量样本。
需要理解的物理¶
- 弥散气体在暗晕周围的本动速度受引力主导暗晕拖拽，与暗晕 kSZ 信号相干叠加。[原文]
- 低质量暗晕（FLlo）自身信号较弱，弥散气体的相对贡献更大（44% vs 14%）。[原文]
- 增强是尺度无关的，说明弥散气体对成对统计量的贡献可以用一个乘性因子描述。[原文]
- 关键启示：仅用孤立球对称暗晕模型预测光学深度是不够的——必须考虑弥散气体的贡献。[原文]

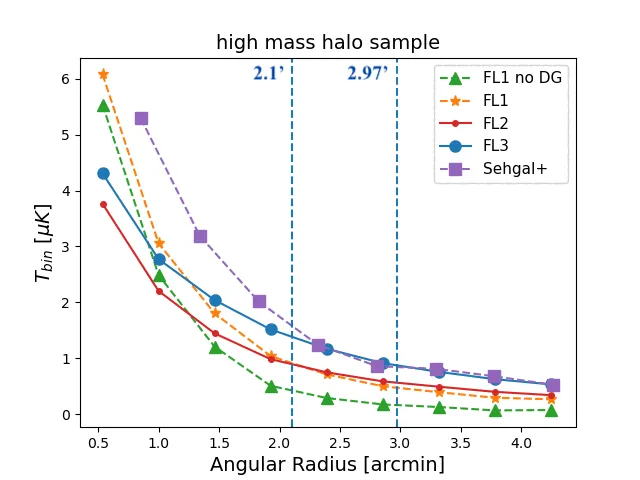

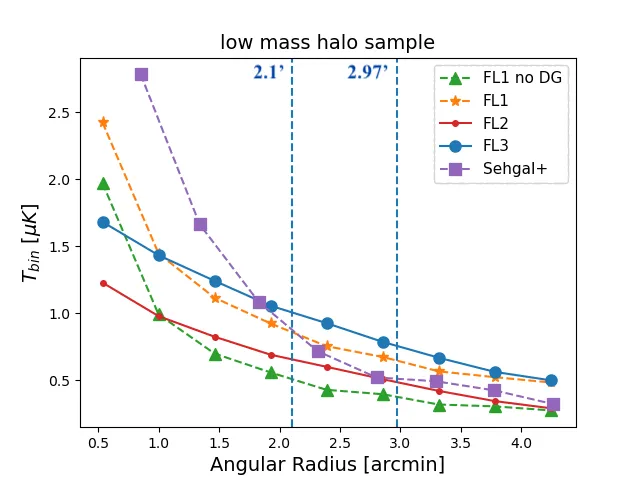

Figure 4 — 不同气体模型的径向温度轮廓¶
文件：radial_low.webp（左）、radial_high.webp（右） | 对应章节：§3.2.1 | 关键公式：Eq. 1
图说什么¶
FLlo（左）和 FLhi（右）暗晕样本在不同 kSZ 模型下的平均径向温度轮廓：FL1 无弥散气体（绿色三角）、FL1 含弥散气体（橙色星号）、FL2 无弥散气体（红色小圆）、FL3 含弥散气体（蓝色大圆）、Sehgal+ 模拟（紫色方块）。圆盘和环形区域的边界（2.1' 和 \(\sqrt{2} \times 2.1' = 2.97'\)）也标出。[原文]
怎么看¶
- 横轴：角距离（arcmin）。
- 纵轴：平均温度。
- 竖直虚线：disk 边界（2.1'）和 annulus 外边界（2.97'）。
- 关键特征：
- FL1 无弥散气体轮廓最陡——中心亮、外围暗，环形区域信号最少。
- FL2/FL3 因流体静力平衡模型使气体弛豫到外围，轮廓更平，环形区域温度更高。
- Sehgal+ 模拟轮廓比 FL3 更尖锐（无径向非热压支撑），环形区域信号更少。
- 低质量样本（左）的差异比高质量样本（右）更显著。
需要理解的物理¶
- 这是全文最关键的一张图——它直接解释了为什么 AP 衰减因子 \(A_\tau\) 对气体模型敏感。[重述]
- 环形区域（2.1'–2.97'）中的温度越高，AP 减去的信号越多，\(A_\tau\) 越大。[原文]
- FL1 无弥散气体：环形减去 ~30%（FLlo）。[原文]
- FL2：~51%。[原文]
- FL3：~53%。[原文]
- Sehgal+：~24%。[原文]
- Shaw 模型和 Bode 模型在径向非热压支撑（radially dependent non-thermal pressure support）的处理上不同，这是两者轮廓差异的主要来源。[原文]
- 结论：精确的 \(A_\tau\) 校准 必须 使用与观测数据匹配的气体模型。不同模拟可能给出 \(A_\tau\) 差异达 ~14%（2.74 vs 2.41）。[原文]

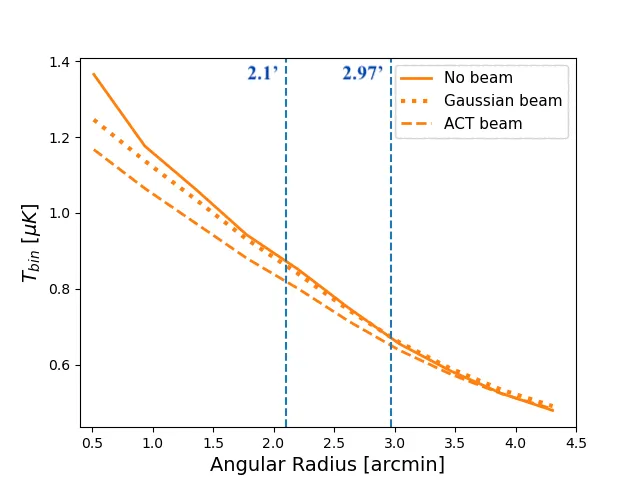

Figure 5 — 波束对径向温度轮廓的影响¶
文件：radial_beam.webp | 对应章节：§3.2.1 | 关键公式：无
图说什么¶
FLlo 暗晕样本 + FL3 kSZ 模型在无波束（实线）、高斯波束（点线）、ACT 波束（虚线）下的平均径向温度轮廓。[原文]
怎么看¶
- 横轴：角距离（arcmin），以 0.5' 为 bin。
- 纵轴：平均温度。
- 三条曲线：无波束 > 高斯波束 > ACT 波束，中心振幅依次降低。
- 关键特征：波束平滑将中心的尖峰信号"摊"到外围，使 disk 区域信号降低、annulus 区域信号升高。ACT 波束的平滑效果比高斯波束更强。
需要理解的物理¶
- 波束卷积在实空间是一个平滑操作，在保持总信号不变的前提下重新分布信号的空间分布。[补充]
- 波束使 AP 的环形减除比例从 53%（无波束）上升到 64%（ACT 波束），\(A_\tau\) 从 2.15 增加到 2.74。[原文]
- 这说明在校准 \(A_\tau\) 时，必须使用与观测数据匹配的波束模型。[原文]
Figure 6 — 纯 kSZ 下的 AP 成对动量¶
文件：FL3_kSZonly_BW.webp | 对应章节：§3.2.1 | 关键公式：Eq. 8, 10
图说什么¶
FLlo 暗晕样本 + FL3 kSZ 模型（无 CMB/噪声）的成对 kSZ 动量，分别使用 \(T_{\mathrm{disk}}\)（无 AP，圆点）、\(T_{AP}\)（无波束，星号）和 \(T_{AP}\)（ACT 波束，三角）。\(1\sigma\) 方差也标出。[原文]
怎么看¶
- 横轴：\(r\)（Mpc）。
- 纵轴：\(\hat{p}\)（\(\mu\)K）。
- 三条曲线自上而下（绝对值）：\(T_{\mathrm{disk}}\) > \(T_{AP}\)（无波束） > \(T_{AP}\)（ACT 波束）。
- 关键特征：AP 操作和波束卷积都系统性地降低了成对动量振幅，但形状不变（尺度无关的衰减）。
需要理解的物理¶
- \(T_{\mathrm{disk}}\) 是"完美"的信号——它包含了 2.1' 圆盘内所有真实 kSZ 信号，不做任何背景减除。[重述]
- AP 减去环形后，振幅降低约一半；再加上波束平滑，振幅进一步下降。[原文]
- 衰减的尺度无关性确认了 \(A_\tau\) 可以用一个常数来描述——这使校准变得简单。[重述]
- 从这三条曲线分别拟合 \(\tau\)，其比值就是 Table 1 中的 \(A_\tau\)。[原文]
Table 1 — AP 衰减因子 \(A_\tau\) 汇总¶
对应章节：§3.2.1 | 关键公式：Eq. 10
| 波束 | FLlo: \(10^4\tau_{AP}\) | \(10^4\tau_{\mathrm{disk}}\) | \(A_\tau\) | FLhi: \(10^4\tau_{AP}\) | \(10^4\tau_{\mathrm{disk}}\) | \(A_\tau\) |
|---|---|---|---|---|---|---|
| 无 | 0.88 ± 0.01 | 1.89 ± 0.02 | 2.15 ± 0.02 | 3.12 ± 0.02 | 6.12 ± 0.03 | 1.96 ± 0.01 |
| 高斯 | 0.78 ± 0.01 | 1.81 ± 0.02 | 2.42 ± 0.03 | 2.80 ± 0.02 | 5.87 ± 0.03 | 2.19 ± 0.01 |
| ACT | 0.69 ± 0.01 | 1.66 ± 0.02 | 2.74 ± 0.03 | 2.48 ± 0.01 | 5.40 ± 0.03 | 2.47 ± 0.02 |
需要理解的物理¶
- 低质量样本 \(A_\tau\) 始终大于高质量样本——低质量暗晕轮廓更平，环形区域信号占比更大。[原文]
- 波束越强，\(A_\tau\) 越大——波束平滑使更多信号"泄漏"到环形区域。[原文]
- 核心数字：ACT 波束 + FL3 + FLlo 的 \(A_\tau = 2.74\)，这是应用于 ACT L61 真实数据的修正因子。[原文]
Figure 7 — 衰减因子和信噪比随光圈大小的变化¶
文件：atte_SNR.webp | 对应章节：§3.2.1 | 关键公式：无
图说什么¶
FLlo + FL3 + ACT 波束下，AP 衰减因子 \(A_\tau\)（上）和信噪比 S/N（下）随光圈大小的变化。[原文]
怎么看¶
- 横轴：光圈半径（arcmin），考察 1.5'、2.1'、2.5'、3.0'。
- 上面板：\(A_\tau\) 随光圈增大而减小（更大的光圈包含更多信号，环形减除的相对比例下降）。
- 下面板：S/N 在 ~2.1' 达到峰值（S/N = 10.7），随后下降。
- 关键特征：2.1' 是 S/N 和 \(A_\tau\) 的折中最优——更大的光圈虽然降低 \(A_\tau\)，但也降低了 S/N。
需要理解的物理¶
- 小光圈：集中在最亮区域，S/N 高，但环形区域更靠近中心，减去更多信号（\(A_\tau\) 大）。[重述]
- 大光圈：包含更多低信号外围区域，S/N 下降，但 \(A_\tau\) 减小。[重述]
- 结论：不建议为了避免 \(A_\tau\) 校正而选择过大的光圈——S/N 的损失更严重。[原文]

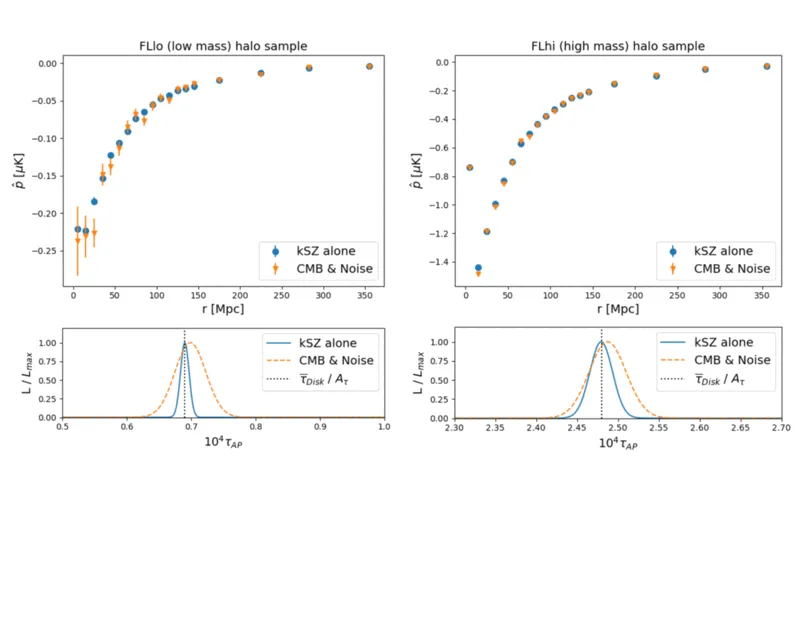

Figure 8 — AP 在含 CMB+噪声数据中的表现¶
文件：ACT_AP_BW.webp | 对应章节：§3.2.2 | 关键公式：Eq. 8, 10, 11
图说什么¶
上排：FLlo（左）和 FLhi（右）暗晕样本的 AP 成对动量，比较纯 kSZ（蓝色）和 10 组 CMB+噪声实现的均值（橙色）。下排：对应的 \(\tau_{AP}\) 似然分布。\(\tau_{\mathrm{disk}}\) 经 \(A_\tau\) 修正后也标出。ACT 波束。[原文]
怎么看¶
- 上面板：橙色误差棒比蓝色更大（CMB+噪声增加了方差），但均值高度一致。
- 下面板：似然峰值位置不变（无偏），仅宽度增加。
- 关键特征：
- FLlo: \(10^4\bar{\tau}_{AP} = 0.69 \pm 0.01\)（纯 kSZ）vs \(0.70 \pm 0.02\)（+ CMB+噪声）。[原文]
- FLhi: \(10^4\bar{\tau}_{AP} = 2.48 \pm 0.02\) vs \(2.49 \pm 0.03\)。[原文]
- \(\tau_{\mathrm{disk}}/A_\tau\) 与 \(\tau_{AP}\) 一致，验证了 \(A_\tau\) 校正的有效性。
需要理解的物理¶
- 成对估计量的核心设计目标就是去除与暗晕对引力坍缩不相关的信号（CMB、噪声、不相关大尺度结构）。这张图直接证明了它做到了。[原文]
- 误差增大幅度 FLlo（2倍）> FLhi（1.5倍），因为 FLlo 的信号更弱、信噪比更低。[原文]
- 这是 AP 方法有效性的最直接证据——无偏恢复 + \(A_\tau\) 校正 = 准确的 \(\tau\) 估计。[重述]
Figure 9 — \(\bar{y}_{AP}\)–\(\bar{\tau}_{AP}\) 标度关系¶
文件：y-tau_withline.webp | 对应章节：§3.2.3 | 关键公式：Eq. 14 (\(\ln\bar{\tau} = \ln\bar{\tau}_0 + \alpha\ln(\bar{y}/\bar{y}_0)\))
图说什么¶
AP 测量的 tSZ Compton-\(y\) 参数与 kSZ 推断的光学深度 \(\tau\) 之间的标度关系。蓝色为纯 SZ、橙色为含 CMB+噪声的结果，红色虚线为最佳拟合。FLlo 样本的 \(\tau_{AP}\) 和 \(\bar{y}_{AP}\) 的 \(1\sigma\) 范围以灰色阴影标出。[原文]
怎么看¶
- 横轴：\(\bar{y}_{AP}\)（对数坐标）。
- 纵轴：\(\bar{\tau}_{AP}\)（对数坐标）。
- 每个点代表一个质量 bin。
- 关键特征：\(\bar{y}\)–\(\bar{\tau}\) 呈幂律关系，斜率 \(\alpha = 0.47 \pm 0.02\)。含噪声后关系略有散布但不偏移。
需要理解的物理¶
- tSZ Compton-\(y\) 正比于视线上的电子压力积分，\(\tau\) 正比于电子数密度积分。两者都随暗晕质量增大，因此存在正相关。[原文]
- 关键用途：如果无法直接从 kSZ 测量 \(\tau\)（例如信噪比不足），可以通过测量更容易的 tSZ \(\bar{y}\)，利用这条标度关系推断 \(\tau\)。[重述]
- 拟合参数依赖于质量范围、红移范围、光圈大小和是否使用 AP。[原文]
- 对 FLlo 样本，tSZ 推断的 \(10^4\bar{\tau}_{tSZ} = 0.72 \pm 0.02\)，与 kSZ 的 \(10^4\bar{\tau}_{AP} = 0.70 \pm 0.02\) 一致。[原文]
Figure 10 — MF 恢复的 disk 温度 vs 真实 disk 温度¶
文件：MF_temp_comp.webp | 对应章节：§3.3 | 关键公式：Eq. 4, 12
图说什么¶
上排：纯 kSZ 图的 2.1' disk 温度 \(T_{\mathrm{disk}}\) 与高斯波束卷积后经 MF 恢复的 \(T_{MF}\) 的比较。蓝色圆点为最佳 \(\theta_s\)，橙色/绿色为 \(\theta_s \pm 0.2'\)。下排：\(\Delta T = T_{MF} - T_{\mathrm{disk}}\) 归一化到均值误差。[原文]
怎么看¶
- 上面板横轴：\(T_{\mathrm{disk}}\)（\(\mu\)K），按 bin 分。纵轴：\(T_{MF}\)（\(\mu\)K）。
- 对角线：完美恢复线。最佳 \(\theta_s\) 的点紧贴对角线。
- 下面板：\(\Delta T / \sigma_{\bar{T}}\)，最佳 \(\theta_s\) 在 \(\pm 1\sigma\) 以内。
- 关键特征：\(\theta_s \pm 0.2'\) 导致最大 bin 偏差约 \(7\,\mu\)K（\(\sim 1\sigma\)）。
需要理解的物理¶
- MF 的输出 \(T_{MF}\) 在 Fourier 空间正比于 \((\tau_k B_k)^2\)，理论上可能引入偏差。但实际上，在用正确的 \(\theta_s\) 时偏差可忽略。[原文]
- \(\theta_s\) 的灵敏度图（\(\pm 0.2'\)）直接量化了模板匹配的容错范围。[原文]
- 这是 MF 方法有效性的核心证据——正确校准的 MF 可以无偏恢复 disk 温度。[重述]

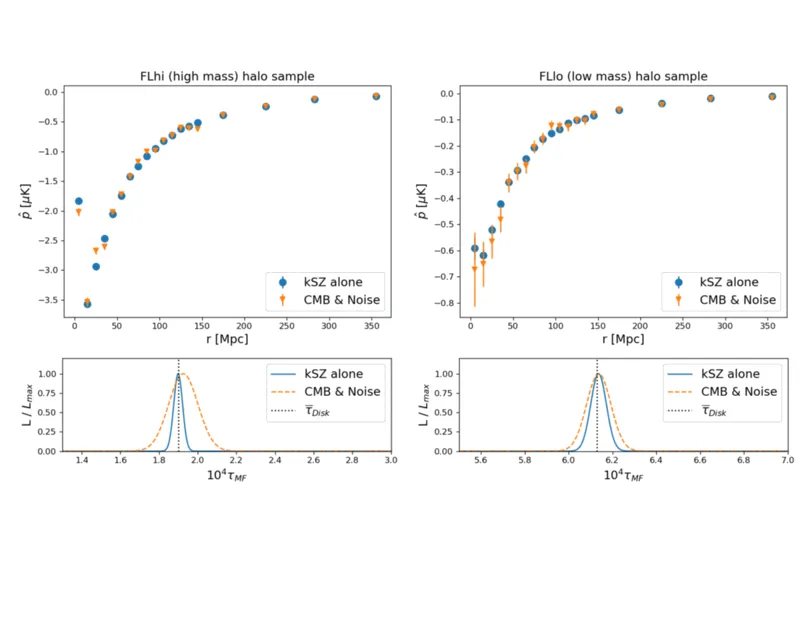

Figure 11 — MF 在含 CMB+噪声数据中的表现¶
文件：ACT_MF_BW.webp | 对应章节：§3.3 | 关键公式：Eq. 4, 8, 10
图说什么¶
与 Figure 8 平行：FLlo（左）和 FLhi（右）的 MF 成对动量和 \(\tau_{MF}\) 似然。纯 kSZ（蓝色）和 10 组 CMB+噪声均值（橙色）。ACT 波束。[原文]
怎么看¶
- 格式同 Figure 8。
- 关键特征：
- FLlo: \(10^4\bar{\tau}_{MF} = 1.89 \pm 0.02\)（纯 kSZ）vs \(1.93 \pm 0.06\)（+ CMB+噪声）。[原文]
- FLhi: \(10^4\bar{\tau}_{MF} = 6.14 \pm 0.03\) vs \(6.14 \pm 0.05\)。[原文]
- 与 \(\tau_{\mathrm{disk}}\) 一致（FLlo: \(1.89 \pm 0.02\), FLhi: \(6.13 \pm 0.03\)）。[原文]
- S/N = 10.3，与 AP 的 10.7 相当。[原文]
需要理解的物理¶
- MF 和 AP 的误差幅度相当——这与 Erler et al. (2017) 在 ACT 频率下 AP 和 MF 信噪比一致的结论吻合。[原文]
- MF 的 \(\tau_{MF}\) 直接等于 \(\tau_{\mathrm{disk}}\)（不需要 \(A_\tau\) 校正），这是 MF 相对于 AP 的方法论优势。[重述]
- FLhi 误差更小（信号更强）。[原文]
Figure 12 — ACT DR5 真实数据上的 AP 和 MF 结果¶
文件：L61_tSZ_BW.webp | 对应章节：§3.4 | 关键公式：Eq. 8, 10, 14
图说什么¶
ACT DR5 f150 地图 + L61 暗晕样本的 AP（蓝色）和 MF（橙色）成对动量（上）和 \(\tau\) 似然（下）。模拟 FLlo AP 结果和 tSZ 推断的 \(\tau\) 也标出。MF 的 \(\tau\) 已除以 \(A_\tau = 2.74\) 以便与 AP 比较。[原文]
怎么看¶
- 上面板：AP 和 MF 曲线形状一致，MF 振幅更大（因为不做环形减除）。
- 下面板：\(\tau_{AP}\)（蓝色）、\(\tau_{MF}/A_\tau\)（橙色）、\(\tau_{AP}^{\mathrm{sims}}\)（灰色）和 \(\tau_{tSZ}\)（红色）四个独立估计。
- 关键特征：
- \(10^4\bar{\tau}_{AP}^{ACT} = 0.69 \pm 0.11\)。[原文]
- \(10^4\bar{\tau}_{MF}^{ACT}/A_\tau = 0.67 \pm 0.14\)。[原文]
- \(10^4\bar{\tau}_{tSZ}^{ACT} = 0.70 \pm 0.06\)。[原文]
- \(10^4\bar{\tau}_{AP}^{\mathrm{sims}} = 0.70 \pm 0.02\)。[原文]
- 四个估计在 \(1\sigma\) 内高度一致。
需要理解的物理¶
- 这是全文的关键结果图——它在真实观测数据上验证了 AP + \(A_\tau\) 校正和 MF + \(\theta_s\) 校准两种独立方法的一致性，并与 tSZ 标度关系推断和模拟预测吻合。[重述]
- ACT 数据误差大于模拟（~0.11 vs ~0.02），额外不确定性来自暗晕质量估计（从星系光度代理推断）和目标中心偏移等观测效应。[原文]
- 此前 Vavagiakis et al. (2021) 报告的"kSZ \(\tau\) 偏小"——本文表明这是因为未校正 \(A_\tau\)。一旦除以 \(A_\tau\)，\(\tau_{AP}\) 完全一致于理论预测。[原文]
图间逻辑链¶
Fig 1 (两暗晕项) Fig 2 (共线暗晕)
→ 2R₂₀₀以内影响可忽略 → 成对估计量有效去除
↘ ↙
系统效应排查完成：
两暗晕项和共线暗晕不是问题
↓
Fig 3 (弥散气体)
→ 低质量暗晕信号增强 44%
→ 必须在模型中考虑弥散气体
↓
Fig 4 (径向轮廓 × 气体模型)
→ 气体模型决定 AP 环形减除比例
→ 这是 A_τ 敏感性的根源
↓
Fig 5 (波束效应)
→ 波束使 A_τ 进一步增大
↓
┌──────────────────────────────────┐
↓ ↓
Fig 6 + Table 1 (纯 kSZ, AP) Fig 10 (纯 kSZ, MF)
→ 校准 A_τ → 校准 θ_s
↓ ↓
Fig 7 (光圈优化) │
→ 2.1' 最优 S/N │
↓ ↓
Fig 8 (AP + CMB+噪声) Fig 11 (MF + CMB+噪声)
→ τ_AP 无偏 → τ_MF 无偏
↓ ↓
Fig 9 (y-τ 标度关系) │
→ tSZ 提供第三独立估计 │
↓ ↓
└──────→ Fig 12 (ACT 真实数据) ←────┘
→ AP, MF, tSZ, 模拟 四重一致
→ 此前 τ 不一致问题已解决
总逻辑：先排除不影响测量的系统效应（两暗晕项、共线暗晕），确认必须考虑的效应（弥散气体）；然后从径向轮廓的物理出发理解 AP 衰减的根源，用模拟校准 AP 和 MF 两种方法的参数；在纯 kSZ 和含噪声模拟中验证两方法的无偏性；最后在 ACT 真实数据上实现四重一致性检验。
