Evidence for the kinematic Sunyaev-Zel'dovich effect with ACTPol and velocity reconstruction from BOSS — 图表版¶
arXiv: 1510.06442 ｜ 作者: Schaan, Ferraro, Vargas-Magaña, Smith, Ho et al. ｜ 年份: 2016 (PRL) 阅读日期: 2026-04-08
本文件的定位：逐图解读，目标是"自包含的完整指南"——只看图表版也能理解这篇论文讲了什么。
论文一句话：利用 BOSS CMASS 星系的速度重建对 ACTPol CMB 温度图进行加权叠加，以 \(S/N\simeq 3\) 的显著性首次用速度重建方法探测到运动学 SZ（kSZ）效应。

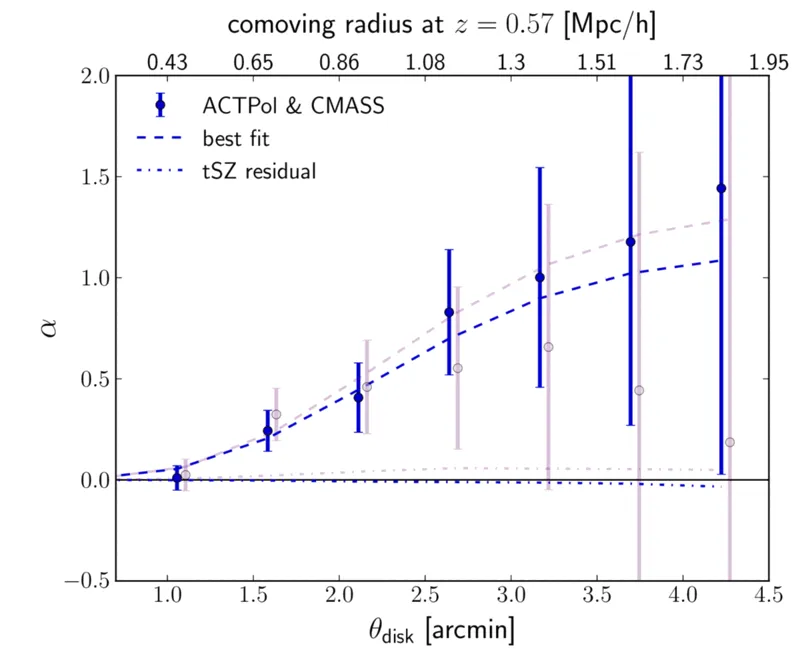

Figure 1 上面板 — kSZ 振幅 \(\alpha\) 随孔径半径的变化¶
文件：alpha_inter_vr12_1e14msun_masktsz_1_5arcmin.pdf | 对应章节：Analysis | 关键公式：Eq. 4–5
图说什么¶
这是本文的核心结果图。展示了拟合系数 \(\alpha\)（kSZ 振幅）作为孔径测光（AP）滤波器圆盘半径 \(\theta_{\rm disk}\) 的函数。\(\alpha\) 的定义来自模型 \(\delta T_i / T_{\rm CMB} = -\alpha\,\tau_i\,v_{{\rm rec},i}/c\)，物理含义是：观测到的 kSZ 信号相对于"假设宇宙学重子丰度、完美已知速度"所预期信号的振幅比。
- 蓝色数据点：速度重建方法 VR1（基于 BAO 重建流水线），\(S/N = 3.3\)
- 紫色数据点：速度重建方法 VR2（基于 Wiener 滤波），\(S/N = 2.9\)
- 虚线：假设高斯投影轮廓（\(\sigma = 1.5'\)，波束与维里半径的均方和）的模板曲线，拟合了整体振幅
- 点划线：掩膜 \(M_{200}>10^{14}\,M_\odot\) 星系团后的 tSZ 残余估计，可以忽略不计
[原文]
怎么看¶
- x 轴：AP 滤波器圆盘半径 \(\theta_{\rm disk}\)（角分）。AP 滤波由一个内圆盘（半径 \(\theta_{\rm disk}\)）和外环（外半径 \(\sqrt{2}\,\theta_{\rm disk}\)，等面积）组成，输出 = 盘内平均温度 - 环内平均温度。
-
y 轴：最佳拟合 \(\alpha\) 值及 \(1\sigma\) 误差棒。
-
关键特征：
- 小 \(\theta_{\rm disk}\)（\(\lesssim 2'\)）：\(\alpha\) 较小甚至接近零。原因是晕的 kSZ 发射（角尺度 \(\sim 1.4'\)）同时落在圆盘和环中，被部分抵消。 [原文]
- 大 \(\theta_{\rm disk}\)（\(\gtrsim 4'\)）：\(\alpha\) 趋于平台。此时整个晕的 kSZ 信号完全被圆盘包含，环中无信号可减，\(\alpha\) 趋近于 \(f_{\rm free}\)（乘以速度重建校正因子）。 [原文]
- \(\alpha\) 从 0 到平台的上升速率：是样本平均重子轮廓（baryon profile）的代理（proxy）。上升越快，表示气体越集中在中心。 [原文]
- tSZ 残余（点划线）：在掩膜最大质量星系团后可以忽略，说明前景污染受控。 [原文]
- 两种 VR 方法一致：增强了结果的可信度。 [重述]
需要理解的物理¶
-
孔径测光（AP）滤波器：一种空间高通滤波器。圆盘减去等面积环，消除了大尺度（\(\gg \theta_{\rm disk}\)）的 CMB 涨落，但对于角尺度 \(\sim \theta_{\rm disk}\) 的信号会有部分抵消。 [补充]
-
\(\alpha\) 的最佳拟合公式（Eq. 5）： $\(\alpha = -\frac{\sum_i (\delta T_i/T_{\rm CMB})\,(\tau_i\,v_{{\rm rec},i}/c)\,/\,\sigma_i^2}{\sum_i (\tau_i\,v_{{\rm rec},i}/c)^2\,/\,\sigma_i^2}\)$ 这是一个反方差加权的最小二乘解。分子是"信号×模板"的加权求和（交叉项），分母是"模板²"的加权求和（归一化）。\(\sigma_i^2\) 是 AP 滤波输出的方差（由原初 CMB 和噪声决定），对噪声小的区域给更大权重。 [原文]
-
信噪比定义：\(S/N = \sqrt{\Delta\chi^2} = \sqrt{\chi^2_{\rm null} - \chi^2_{\rm bf}}\)，即空模型与最佳拟合之间的 \(\chi^2\) 差的平方根。 [原文]

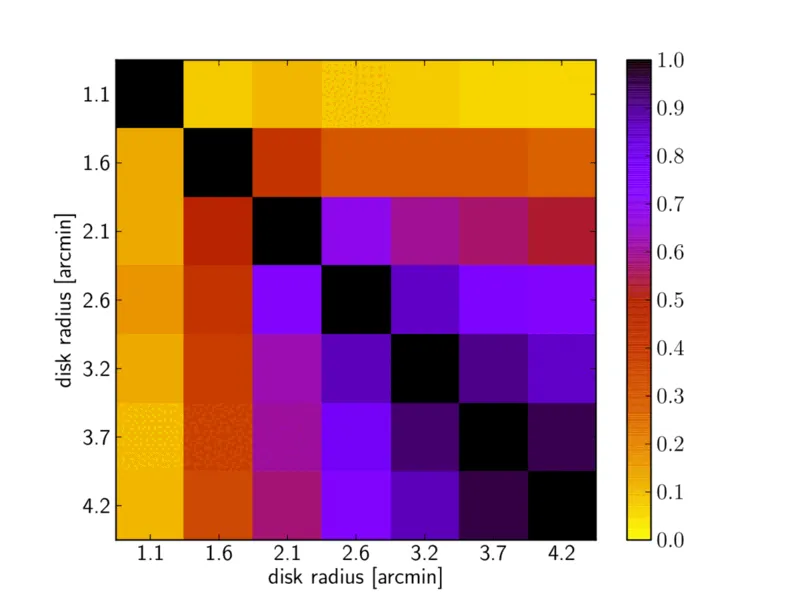

Figure 1 下面板 — 不同孔径之间的相关系数矩阵¶
文件：corrcoeff_inter_vMarianaAbove_vKendrickBelow.pdf | 对应章节：Analysis | 关键公式：Eq. 4
图说什么¶
展示了不同 \(\theta_{\rm disk}\) 处的 \(\alpha\) 测量值之间的相关系数矩阵。对角线以上是 VR1，以下是 VR2。相关系数从 500 个模拟 CMB 图估计。 [原文]
怎么看¶
- x/y 轴：不同的 AP 圆盘半径 \(\theta_{\rm disk}\)。
- 颜色编码：相关系数 \(r_{ij}\)，从 0（无关）到 1（完全相关）。
- 关键特征：
- 大孔径之间高度相关（\(r \to 1\)）：因为小孔径数据是大孔径数据的子集——大圆盘包含了小圆盘的所有像素，再加上更多像素。 [原文]
- 最小的几个孔径之间相关性较低：它们贡献了大部分独立信息。 [重述]
- 两种 VR 的相关结构相似，符合预期。 [重述]
需要理解的物理¶
相关矩阵的作用是把上面板中看似 "每个点都很高信噪" 的印象校正过来：由于数据点之间强相关，总信噪比不是各点信噪比的简单相加，而是由协方差矩阵的逆来正确加权。\(S/N = 3.3\) 主要由最小的三个孔径主导。 [原文]
Figure 2 — 空检验（Null tests）¶
文件：alpha_inter_vr12_1e14msun_masktsz_nulltests.pdf | 对应章节：Null tests and systematics | 关键公式：Eq. 5
图说什么¶
两组空检验的结果，每组是 500 次模拟的平均值： - 上面板：用模拟 CMB 图（含真实噪声特性但无 kSZ 信号）替代真实 ACTPol 图，保持真实星系位置和速度不变。 - 下面板：使用真实 ACTPol 图，但在 CMASS 星系之间随机打乱（shuffle）重建速度。 [原文]
怎么看¶
- x/y 轴：与 Figure 1 上面板相同（\(\theta_{\rm disk}\) vs \(\alpha\)）。
- 关键特征：
- 两个面板中 \(\alpha\) 均与零一致（在误差范围内）。 [原文]
- 这证明了 Figure 1 中的非零信号 同时需要（i）真实 CMB 温度图和（ii）正确的速度–星系对应关系。 [原文]
需要理解的物理¶
-
模拟图空检验（上面板）排除了信号来自星系目录的系统效应（如选择效应、恒星质量估计偏差等引起的虚假相关）。如果信号是星系目录中的伪信号，即使换了 CMB 图也应该存在。结果为零，说明信号确实来自真实 CMB 温度场。 [重述]
-
打乱速度空检验（下面板）排除了信号来自 CMB 图中与速度无关的前景（如 tSZ、CIB、银河尘埃等与星系位置相关但与视线速度无关的信号）。如果这些前景是主要贡献，打乱速度后信号应该不变。结果为零，说明信号确实依赖于正确的速度匹配。 [重述]
-
两类空检验合在一起，构成了一个"逻辑钳"：信号不来自星系目录的系统效应，也不来自 CMB 图中与速度无关的成分——唯一剩下的解释就是 CMB 温度与星系视线速度之间的真实物理相关，即 kSZ 效应。 [补充]
图间逻辑链¶
Fig 1 上面板（核心结果）
α 在多个孔径处显著偏离零 → kSZ 信号存在
α 的孔径依赖与高斯轮廓模板一致 → 信号的空间尺度与预期一致
tSZ 残余可忽略 → 最大前景已受控
│
▼
Fig 1 下面板（相关矩阵）
大孔径数据点高度相关 → S/N 主要来自最小三个孔径
正确量化了多孔径联合分析的统计意义
│
▼
Fig 2（空检验）
模拟图 → 排除星系目录假信号
打乱速度 → 排除与速度无关的前景
两者均为零 → 信号是 CMB 温度–速度真实关联 → 确认 kSZ 探测
总结：Figure 1 给出了探测的核心证据（\(S/N\simeq 3\)），Figure 2 通过两类独立空检验排除了伪信号的可能性，共同构成一个完整的"证据–排除"论证链。
校验记录（2026-04-08）¶
- 图描述：Figure 1 上（\(\alpha\) vs \(\theta_{\rm disk}\)）、Figure 1 下（相关矩阵）、Figure 2（空检验）的 caption 内容均与原文一致 ✅
- 物理解释：AP 滤波器原理、\(\alpha\) 公式（Eq. 5）、S/N 定义、相关矩阵含义、空检验逻辑均正确 ✅
- 来源标注：准确，[补充] 内容（AP 滤波器作为高通滤波器、"逻辑钳"比喻）确实不在原文中 ✅
- 图间逻辑衔接：完整且合理 ✅
- 无需修正
